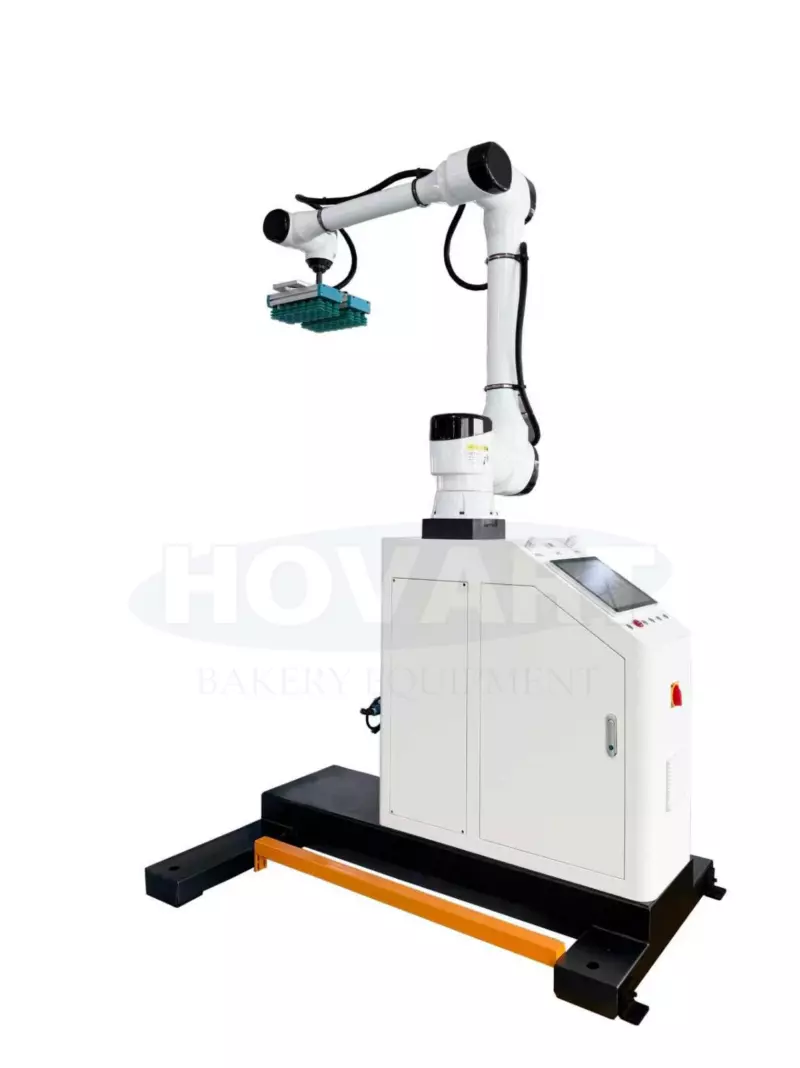

Паллетайзер MD-550 — автоматическая система укладки продукции на паллеты до 50 кг

Основные технические характеристики

Назначение паллетайзера MD-550

Паллетайзер MD-550 предназначен для автоматической укладки продукции на паллеты после упаковки. Система может использоваться для работы с коробами, изделиями с гладкой поверхностью и различными металлическими поверхностями.

Автоматизация паллетизации позволяет организовать стабильную укладку продукции и интегрировать оборудование в существующую производственную или упаковочную линию.

Конструкция и система паллетизации

MD-550 представляет собой автоматизированную систему паллетизации с системой управления движением, сервоприводом и захватным оборудованием. Конструкция рассчитана на работу с грузами массой до 50 кг при радиусе действия до 1900 мм.

Система захвата

В зависимости от типа продукции паллетайзер может комплектоваться вакуумным захватом или губчатым захватом. Такое решение позволяет работать с различными типами поверхностей, включая картон, гладкие и металлические поверхности.

Система управления

В составе оборудования используется контроллер движения China Nabote. Для обмена данными и интеграции с внешним оборудованием предусмотрены TCP/IP, I/O и Modbus.

Электропривод

Для привода оборудования используются моторы и сервоприводы China Tsino-Dynatron, а редуктор — China Demei.

Производительность

Паллетайзер MD-550 обеспечивает скорость работы 8–10 циклов в минуту. Фактическая производительность зависит от типа продукции, ее размеров и поверхности, схемы укладки, параметров паллеты и организации производственной линии.

Интеграция в производственную линию

MD-550 может использоваться как самостоятельный участок автоматической паллетизации либо интегрироваться в комплексную упаковочную линию. Коммуникационные интерфейсы TCP/IP, I/O и Modbus позволяют организовать обмен сигналами с внешним оборудованием.

При проектировании линии учитываются тип продукции, размеры и масса груза, характеристики паллеты, требуемая схема укладки и необходимая производительность.

Области применения

• пищевое производство;
• хлебопекарные и кондитерские предприятия;
• упаковочные линии;
• производственные предприятия;
• складские и логистические комплексы;
• автоматизированные линии укладки продукции.

Преимущества MD-550

• Автоматическая паллетизация — сокращение ручных операций при укладке продукции.
• Производительность 8–10 циклов/мин — подходит для автоматизированных производственных процессов.
• Нагрузка до 50 кг — возможность работы с более тяжелыми видами упакованной продукции.
• Радиус действия 1900 мм — рабочая зона для формирования паллеты.
• Точность позиционирования ±0,1 — стабильность перемещения захвата.
• IP54 — степень защиты оборудования от пыли и влаги согласно указанной конфигурации.
• Несколько вариантов захвата — вакуумный или губчатый захват в зависимости от продукции.
• Интеграция по TCP/IP, I/O и Modbus — возможность подключения к автоматизированной линии.
• Опциональная система безопасности — световая завеса, радар или защитное ограждение.

Комплектация

Стоимость и условия поставки

Варианты применения

Паллетайзер MD-550 может применяться для автоматической укладки продукции, размещаемой на паллетах стандартного размера 1200 × 1200 × 140 мм. Тип захвата подбирается с учетом характеристик поверхности продукции.

Оборудование может быть включено в состав автоматизированной линии после упаковочного оборудования и перед складским или транспортировочным участком.

Как заказать паллетайзер MD-550

1. Предоставьте информацию о продукции: тип, размеры, масса и характеристики поверхности.
2. Укажите требуемую производительность и количество циклов.
3. Предоставьте размеры и параметры используемой паллеты.
4. Определите необходимую схему укладки продукции.
5. Специалисты HOVART подберут конфигурацию паллетайзера и необходимые дополнительные компоненты.
6. После согласования технического решения формируется коммерческое предложение.

Часто задаваемые вопросы

Какую максимальную нагрузку может перемещать MD-550?

Максимальная указанная нагрузка составляет 50 кг.

Какая производительность у паллетайзера MD-550?

Скорость паллетизации составляет 8–10 циклов в минуту. Фактическая производительность зависит от характеристик продукции и схемы паллетизации.

Какие паллеты используются с MD-550?

В предоставленной конфигурации указана паллета размером 1200 × 1200 × 140 мм.

Какие типы продукции можно укладывать?

Оборудование рассчитано на работу с продукцией, совместимой с вакуумным или губчатым захватом. В качестве совместимых поверхностей указаны картон, различные гладкие и металлические поверхности.

Можно ли интегрировать MD-550 в существующую линию?

Да. Для коммуникации предусмотрены TCP/IP, I/O и Modbus. Конкретная схема интеграции определяется параметрами существующей линии.

Какая система безопасности предусмотрена?

Система безопасности может быть дополнена световой завесой, радаром или защитным ограждением.

Полезно знать

Перед подбором паллетайзера рекомендуется предоставить образцы продукции или ее подробные характеристики, включая размеры, массу, тип упаковки и характеристики поверхности. Это позволяет определить подходящий тип захвата и параметры автоматической укладки.

Технические характеристики и состав комплектации могут уточняться в зависимости от выбранной конфигурации оборудования и требований конкретного проекта.
