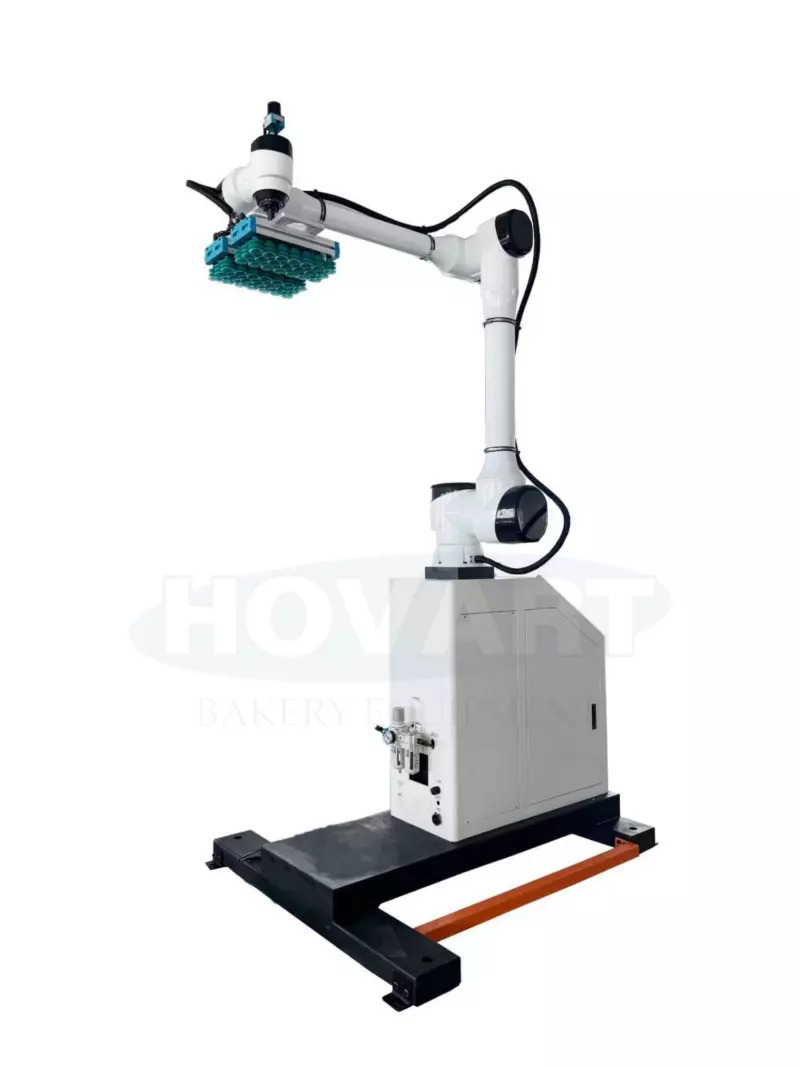

Паллетайзер MD-650 — автоматическая система укладки коробов на паллеты

Основные технические характеристики

Назначение паллетайзера MD-650

Паллетайзер MD-650 предназначен для автоматической укладки коробов и другой продукции на паллеты. Оборудование может использоваться на производственных, упаковочных, пищевых и складских линиях, где требуется автоматизация операций по формированию паллет.

Система рассчитана на работу с паллетами размером 1200 × 1200 × 140 мм и позволяет формировать паллеты высотой 1700–2200 мм, включая высоту самой паллеты.

Конструкция и система паллетизации

MD-650 представляет собой автоматизированную систему паллетизации с контроллером движения, сервомотором, гармоническим редуктором, системой перемещения и захватным оборудованием.

Система захвата

В зависимости от типа продукции паллетайзер может комплектоваться вакуумным или губчатым захватом. Также предусмотрена возможность конфигурации для двойного захвата коробов, что позволяет адаптировать систему под соответствующую схему паллетизации.

Система управления

В составе оборудования используется контроллер движения China Huaxiu. Для управления и контроля работы системы предусмотрен промышленный дисплей China Huaxiu.

Сервопривод и механика

Паллетайзер оснащается сервомотором China Huaxiu, гармоническим редуктором China Laifu и подъёмным мотором China Huaxiu. В конструкции используется направляющая Germany Frey.

Электрическая система и безопасность

В составе оборудования предусмотрены силовой разъединитель France Schneider, аварийный выключатель China Huaxiu, автоматический выключатель China Chint и реле France Schneider.

Производительность

Паллетайзер MD-650 обеспечивает скорость паллетизации 8–10 коробов в минуту. Конфигурация может быть адаптирована для работы с двойным захватом коробов.

Фактическая производительность зависит от характеристик продукции, размеров и массы коробов, схемы укладки, параметров паллеты и конфигурации производственной линии.

Интеграция в производственную линию

MD-650 может использоваться как отдельный участок автоматической паллетизации или интегрироваться в состав комплексной упаковочной и производственной линии.

При проектировании линии учитываются характеристики продукции, необходимая производительность, размеры паллеты, схема укладки и выбранная конфигурация вертикального перемещения.

Области применения

• пищевое производство;
• хлебопекарные и кондитерские предприятия;
• упаковочные линии;
• производственные предприятия;
• складские и логистические комплексы;
• автоматизированные линии укладки коробов;
• линии с необходимостью двойного захвата продукции.

Преимущества MD-650

• Автоматическая паллетизация — сокращение ручных операций при укладке продукции.
• Производительность 8–10 коробов/мин — подходит для автоматизации упаковочных процессов.
• Нагрузка до 30 кг — возможность работы с различными видами упакованной продукции.
• Радиус действия 1800 мм — рабочая зона для формирования паллеты.
• Высота паллетизации 1700–2200 мм — диапазон указанной высоты включает высоту паллеты.
• Два варианта вертикального исполнения — H1 = 1700 мм и H2 = 2400 мм.
• Возможность двойного захвата — конфигурация может быть адаптирована для одновременной работы с двумя коробами.
• Точность повторного позиционирования ±0,1 мм — стабильность перемещения рабочего органа.
• IP54 — степень защиты оборудования согласно указанной конфигурации.
• Промышленные компоненты — в составе системы используются компоненты Schneider, Mean Well, Chint, Panasonic, AirTAC и других производителей.

Комплектация

Стоимость и условия поставки

Варианты применения

Паллетайзер MD-650 может применяться для автоматической укладки коробов на паллеты размером 1200 × 1200 × 140 мм. В зависимости от задачи используется стандартная конфигурация захвата или вариант с двойным захватом коробов.

Оборудование может быть установлено после упаковочного оборудования и перед складским или транспортировочным участком, формируя автоматизированный участок паллетизации.

Как заказать паллетайзер MD-650

1. Предоставьте информацию о продукции: тип, размеры, масса и характеристики поверхности.
2. Укажите требуемую производительность и количество коробов в минуту.
3. Предоставьте размеры и параметры используемой паллеты.
4. Определите необходимую схему укладки продукции.
5. Укажите требуемую высоту паллетизации и вариант вертикального исполнения.
6. Определите необходимость использования двойного захвата коробов.
7. Специалисты HOVART подберут конфигурацию паллетайзера и тип захвата.
8. После согласования технического решения формируется коммерческое предложение.

Часто задаваемые вопросы

Какую максимальную нагрузку может перемещать MD-650?

Максимальная указанная нагрузка составляет 30 кг.

Какая производительность у паллетайзера MD-650?

Скорость паллетизации составляет 8–10 коробов в минуту. Также возможно исполнение с двойным захватом коробов.

Какие паллеты используются с MD-650?

В предоставленной конфигурации указана паллета размером 1200 × 1200 × 140 мм.

Какая высота паллетизации у MD-650?

Указанный диапазон высоты паллетизации составляет 1700–2200 мм, включая высоту паллеты.

Какие варианты вертикального исполнения доступны?

В технических характеристиках указаны два варианта: вертикальное исполнение H1 = 1700 мм и исполнение с подъёмом H2 = 2400 мм.

Можно ли использовать двойной захват?

Да. В исходных технических характеристиках указано, что скорость паллетизации может быть адаптирована для двойного захвата коробов.

Какие типы захватов используются?

Предусмотрены вакуумный или губчатый захват производства China Huaxiu.

Полезно знать

Перед подбором паллетайзера рекомендуется предоставить характеристики продукции, включая размеры, массу, тип упаковки и особенности поверхности. Также необходимо определить требуемую высоту паллетизации, схему укладки и необходимость использования двойного захвата.

Технические характеристики и состав комплектации могут уточняться в зависимости от выбранной конфигурации оборудования и требований конкретного проекта.
